Les onduleurs solaires hybrides jouent un rôle essentiel dans l’utilisation efficace des sources d’énergie renouvelables. Ils permettent la conversion transparente du courant continu en courant alternatif, optimisent les performances du système et facilitent l'intégration des systèmes d'énergie renouvelable avec l'infrastructure de réseau existante.
Modèle:
SUN-3/4/5/6/8/10/12K-SG05LP3-EU-SM2Max. Puissance d'entrée PV CC (W):
3000 / 5000 / 6000 /8000 /10000/12000Plage de tension MPPT (V):
220/380VACSortie CA nominale et puissance de l'onduleur (W):
60000/70000/80000Fréquence et tension de sortie:
50/60Hz; 3L/N/PE 220/380, 230/400VacType de grille:
Three PhaseNombre de trackers MPP:
6Nombre de chaînes par MPP Tracker:
2Plage de tension de la batterie (V):

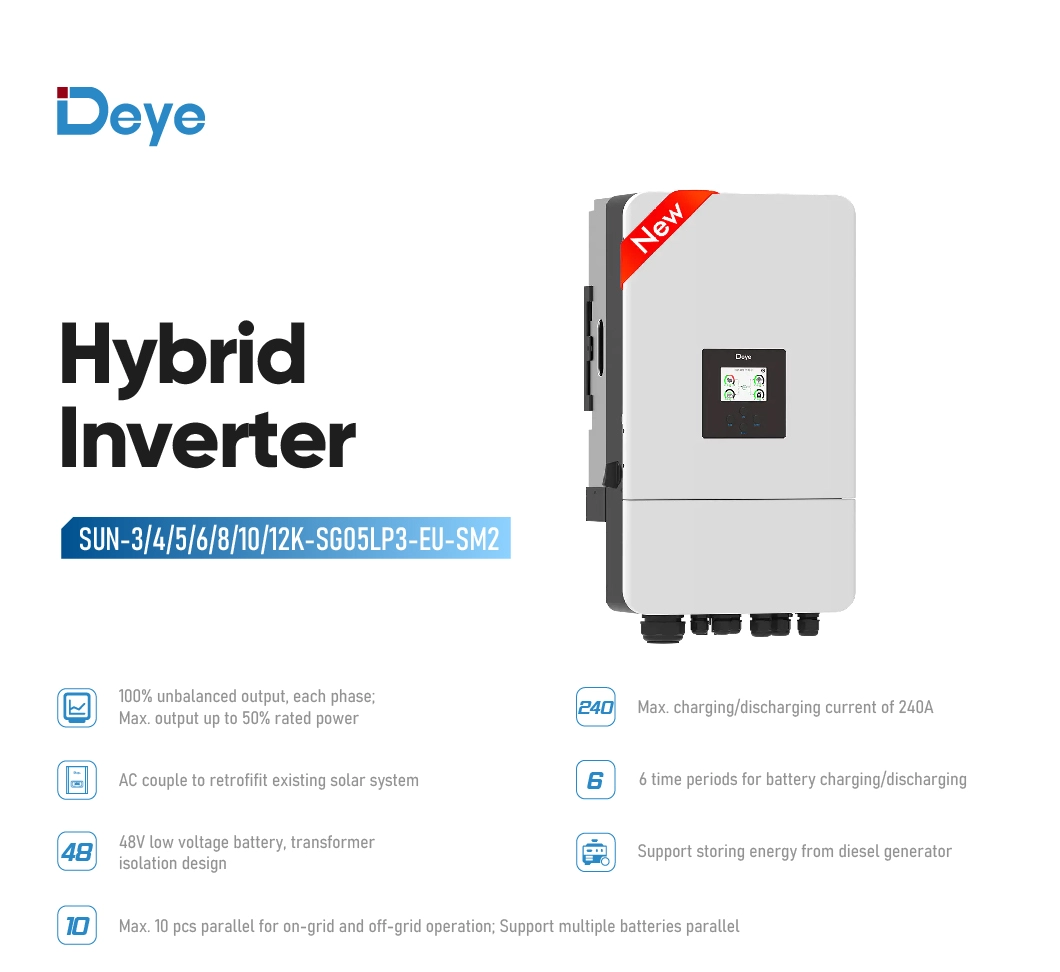

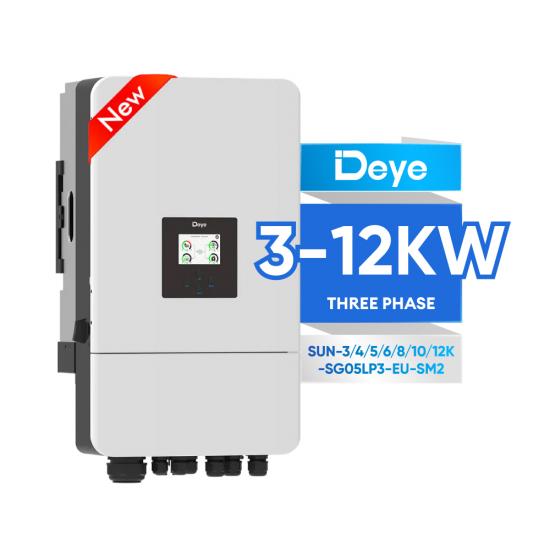

48Onduleur solaire hybride Deye nouvelle version SUN-3/4/5/6/8/10/12K-SG05LP3-EU-SM2

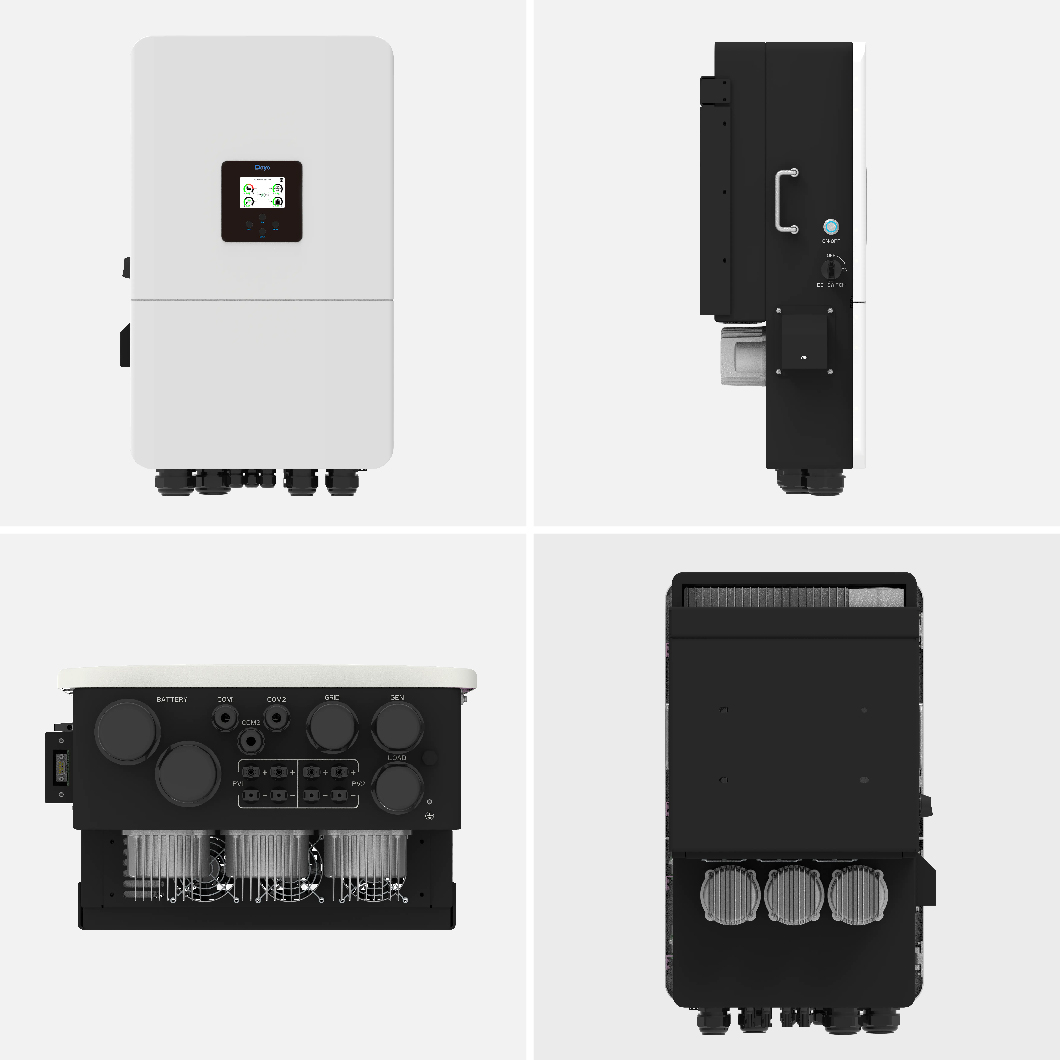

L'onduleur
SUN-3/4/5/6/8/10/12K-SG05LP3-EU-SM2 combine un rendement élevé, une technologie MPPT avancée, une gestion intégrée de l'énergie, une gestion intelligente du réseau et une fiabilité. C'est un excellent choix pour maximiser la production d'énergie, optimiser les performances du système et garantir un fonctionnement fluide et efficace des systèmes d'énergie solaire.
Paramètres détaillés de Deye Nouvelle version de l'onduleur solaire hybride triphasé
| Modèle | SUN-8K-SG01HP2 -US-AM2 |
SUN-10K-SG01HP2 -US-AM2 |
SUN-12K-SG01HP2 -US-AM2 |
SUN-15K-SG01HP2 -US-AM2 |
| Données d'entrée de la batterie | ||||
| Type de batterie | Lithium-ion | |||
| Plage de tension de la batterie (V) | 160-500 | |||
| Max. Courant de charge (A) | 50 | |||
| Max. Courant de décharge (A) | 50 | |||
| Stratégie de charge pour batterie Li-ion | Auto-adaptation au BMS | |||
| Nombre d'entrées de batterie | 1 | |||
| Données d'entrée de chaîne PV | ||||
|
Max. Puissance d'accès photovoltaïque (W)
|
16 000 | 20000 | 24000 | 30000 |
| Max. Puissance d'entrée PV (W) | 12000 | 15 000 | 18 000 | 22500 |
| Max. Tension d'entrée PV (V) | 550 | |||
| Tension de démarrage (V) | 180 | |||
| Plage de tension MPPT (V) | 150-500 | |||
| Tension d'entrée PV nominale (V) | 380 | |||
| Max. Courant d'entrée PV de fonctionnement (A) | 26+26 | |||
| Max. Courant de court-circuit d'entrée (A) | 39+39 | |||
| Non. de MPP Trackers/No. de cordes MPP Tracker | 2/2+2 | |||
| Données d'entrée/sortie CA | ||||
| Puissance active nominale d'entrée/sortie CA (W) | 8000 | 10000 | 12000 | 15000 |
| Max. Puissance apparente d'entrée/sortie CA (VA) | 8000 | 10000 | 12000 | 15000 |
| Courant nominal d'entrée/sortie CA (A) | 33,4 | 41,7 | 50 | 62,5 |
| Max. Courant d'entrée/sortie CA (A) | 33,4 | 41,7 | 50 | 62,5 |
| Max. Passthrough AC continu (réseau à charge) (A) | 150 | |||
| Puissance de crête (hors réseau) (W) | 1,5 fois la puissance nominale, 10 s | |||
| Plage de réglage du facteur de puissance | 0,8 menant à 0,8 en retard | |||
| Tension/plage d'entrée/sortie nominale (V) | 120/240, 208 0,85Un-1,1Un | |||
| Fréquence/plage nominale du réseau d'entrée/sortie (Hz) | 60/55-65 | |||
| Formulaire de connexion au réseau | 2L+N+PE | |||
| Distorsion harmonique actuelle totale THDi | <3% (de la puissance nominale) | |||
| Courant d'injection CC | <0,5% En | |||
| Eï¬cacité | ||||
| Max. Efficacité | 97,6% | |||
| Efficacité européenne | 97,0% | |||
| MPPTEfï¬cacité | 99% | |||
| Protection de l'équipement | ||||
| Intégré |
Protection de connexion inversée de polarité CC, protection contre les surintensités de sortie CA, protection thermique,
Protection contre les surtensions de sortie CA, protection contre les courts-circuits de sortie CA, surveillance des composants CC,
Protection contre les chutes de charge contre les surtensions, surveillance du courant de défaut à la terre, interrupteur de circuit contre les défauts d'arc (en option),
Surveillance du réseau électrique, surveillance de la protection des îlots, détection des défauts de terre, commutateur d'entrée CC,
Surveillance de l'impédance d'isolation des bornes CC, détection du courant résiduel (RCD), niveau de protection contre les surtensions
|
|||
| Niveau de protection contre les surtensions | TYPE II(DC),TYPE II(AC) | |||
| Interface | ||||
| Interface de communication | RS485/RS232/CAN | |||
| Mode moniteur | GPRS/WIFI/Bluetooth/4G/LAN (en option) | |||
| Données générales | ||||
| Plage de températures de fonctionnement (ºC) | -40 à +60ºC, 45ºC Derating | |||
| Humidité ambiante admissible | 0-100% | |||
| Altitude autorisée | 2000m | |||
| Bruit (dB) | ≤55 | |||
| Indice de protection contre la pénétration (IP) | TYPE3R | |||
| Topologie de l'onduleur | Non isolé | |||
| Catégorie de surtension | OVC II (DC), OVC III (AC) | |||
| Taille de l'armoire (LxHxP mm) | 436 × 680 × 277,5 (hors connecteurs et supports) | |||
| Poids (kg) | 34,8 | |||
| Type de refroidissement | Refroidissement intelligent par air | |||
| Garantie | 5 ans/10 ans la période de garantie dépend du site d'installation final de l'onduleur. Pour plus d'informations, veuillez vous référer à la politique de garantie |
|||
| Régulation du réseau | IEEE 1547.1, SRD V2.0 | |||
| Norme de sécurité/CEM | FCC, UL 1741 | |||
--100 % de sortie asymétrique, chaque phase : Cette fonctionnalité garantit que l'onduleur fournit une puissance de sortie uniformément répartie sur toutes les phases, ce qui entraîne une alimentation électrique stable et équilibrée.
--Couple CA pour moderniser les systèmes solaires existants : L'onduleur est conçu pour s'intégrer de manière transparente et améliorer les systèmes solaires existants, permettant une installation et une intégration faciles dans la configuration actuelle.
--Max. 10 pièces parallèles pour un fonctionnement sur réseau et hors réseau ; Prend en charge plusieurs batteries en parallèle : L'onduleur prend en charge jusqu'à 10 unités fonctionnant en parallèle, permettant des opérations sur réseau et hors réseau. Il permet également la connexion en parallèle de plusieurs batteries, augmentant ainsi la capacité de stockage d'énergie.
--Max. Courant de charge/décharge de 160 A : L'onduleur est capable de gérer un courant de charge et de décharge maximal de 160 A, permettant une charge/décharge efficace et rapide des batteries.
--Batterie haute tension, rendement supérieur : Cette fonctionnalité permet à l'onduleur de fonctionner avec des batteries haute tension, ce qui améliore l'efficacité énergétique et les performances globales du système.
--6 périodes de charge/décharge de la batterie : L'onduleur offre une flexibilité dans la programmation des programmes de charge et de décharge de la batterie avec six périodes de temps disponibles. Cela permet aux utilisateurs d'optimiser la consommation énergétique du système et de l'adapter à leurs besoins spécifiques.
--Prise en charge du stockage d'énergie à partir d'un générateur diesel : L'onduleur est capable de stocker efficacement l'énergie générée par un générateur diesel, fournissant ainsi une solution d'alimentation de secours fiable et maximisant l'utilisation de l'énergie.

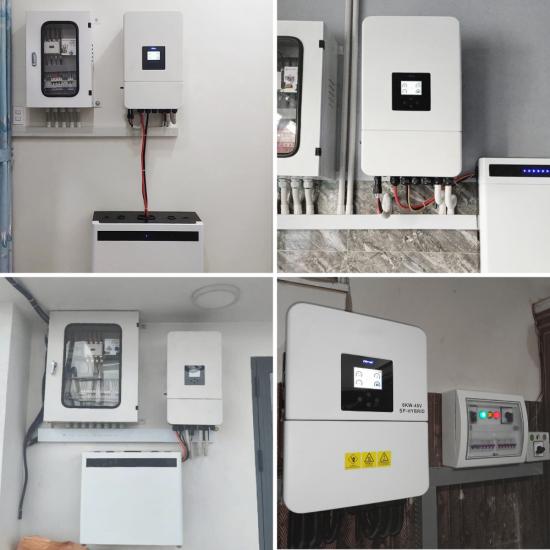

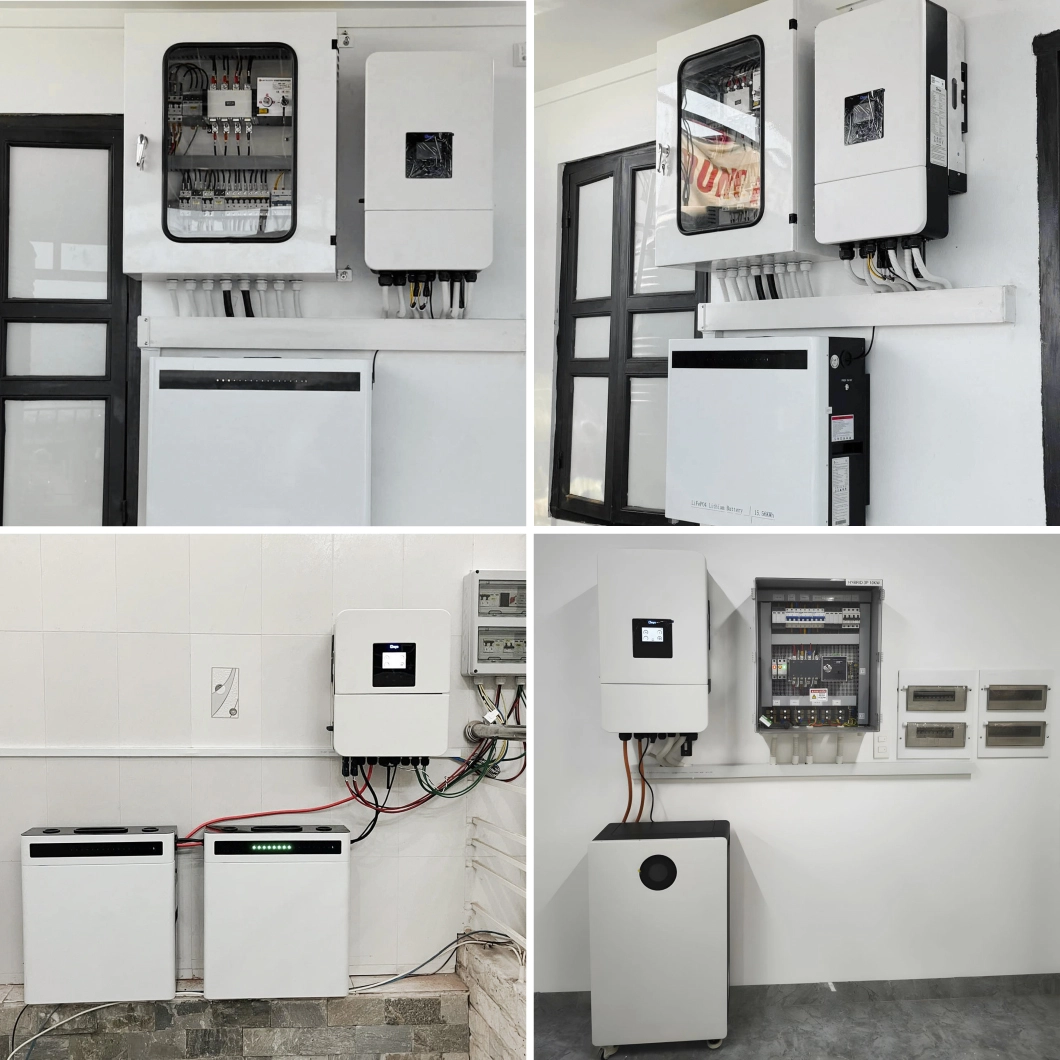

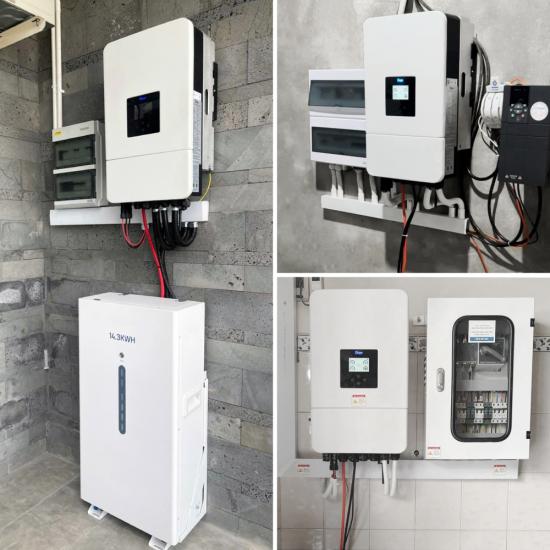

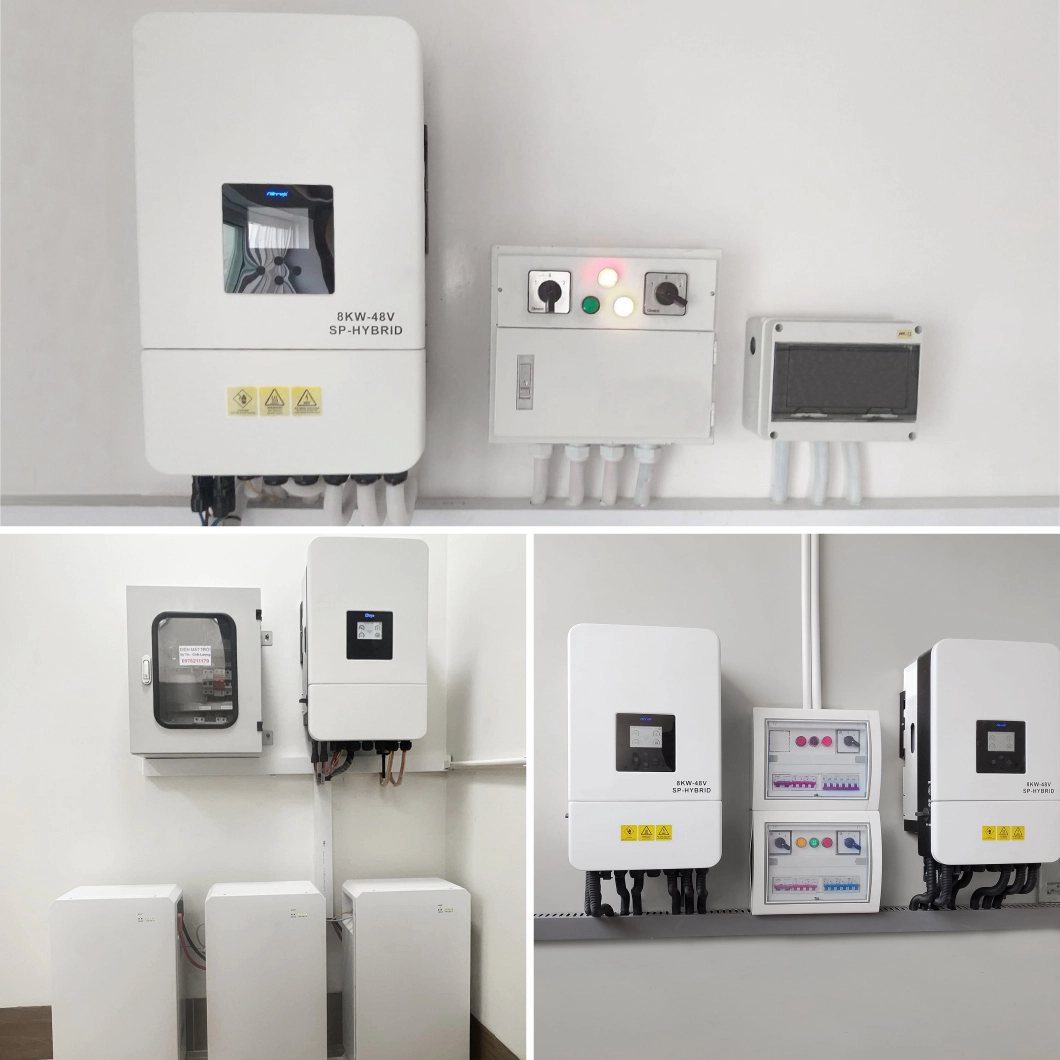

Installation de Onduleur solaire hybride Deye 60 KW SUN-60K-SG02HP3-EU-EM4

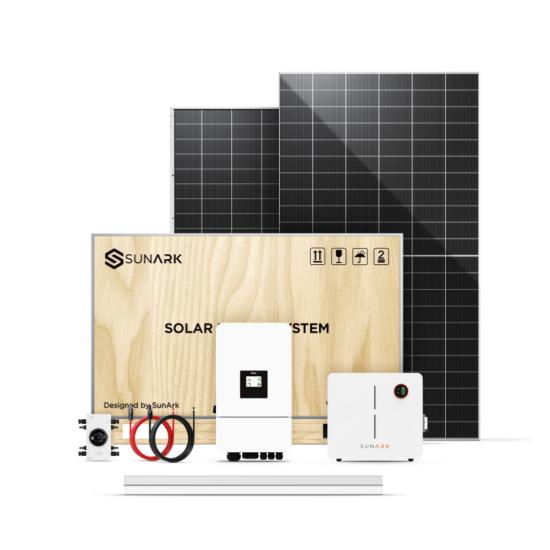

Onduleur solaire résidentiel hybride standard SunArk Deye EU, qui est de type réseau + onduleur de type hors réseau, il a également une fonction UPS, qui répond à plusieurs exigences dans différentes applications. La plage de tension MPPT est large et dispose de 2 trackers MPPT, qui peuvent optimiser les performances du PV et de la batterie.

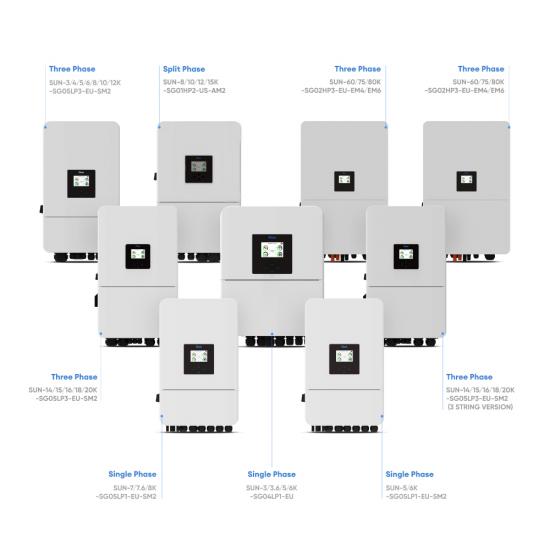

L'onduleur solaire résidentiel hybride standard SunArk EU, qui est largement utilisé dans le système solaire, a des versions monophasées et triphasées.
L'onduleur solaire hybride Deye sur réseau hors réseau est un élément clé de la combinaison d'un ensemble de systèmes d'énergie solaire . Il a aidé de nombreux ménages et projets industriels et commerciaux à économiser sur la facture d'électricité. En attendant, il fournit également une maison respectueuse de l'environnement pour tous les utilisateurs.

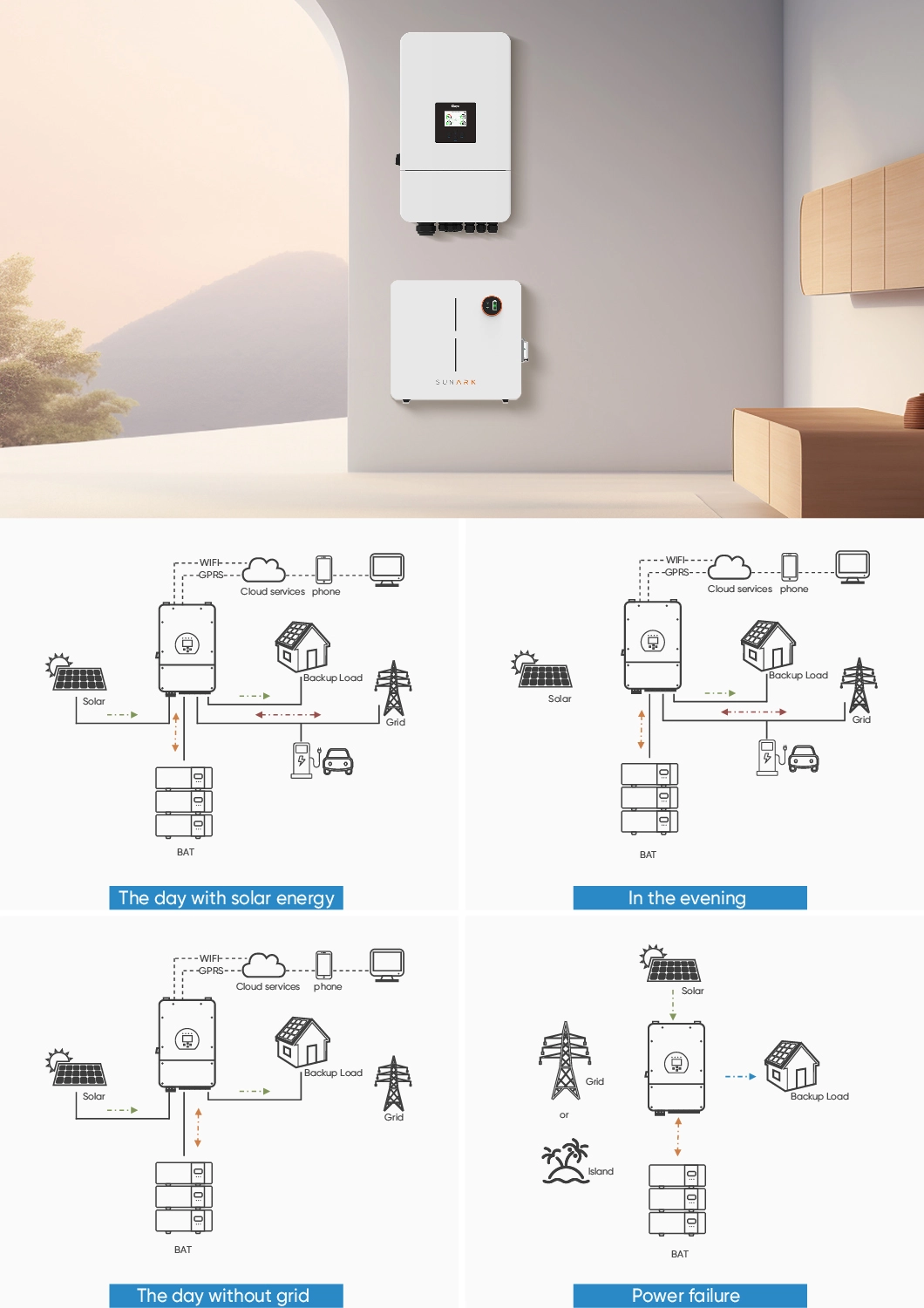

Un onduleur hybride, également connu sous le nom d'onduleur multimode, est un dispositif utilisé dans les systèmes d'énergie renouvelable, tels que les systèmes d'énergie solaire ou éolienne, pour convertir et gérer l'énergie électrique. Il combine les fonctionnalités d'un onduleur relié au réseau (sur réseau) et d'un onduleur hors réseau en une seule unité, permettant plus de flexibilité et d'efficacité dans l'utilisation de l'énergie.
La fonction d'un onduleur hybride est de convertir l'électricité en courant continu (CC) générée par des sources d'énergie renouvelables telles que des panneaux solaires ou des éoliennes en électricité en courant alternatif (CA) qui peut être utilisée pour alimenter des appareils électroménagers ou réinjectée dans le réseau électrique. De plus, un onduleur hybride est équipé de capacités de charge et de décharge de batterie, ce qui lui permet de stocker l'énergie excédentaire dans les batteries pour une utilisation ultérieure ou de fournir une alimentation de secours pendant les pannes de réseau.
Un onduleur hybride, également connu sous le nom d'onduleur multimode, est un dispositif utilisé dans les systèmes d'énergie renouvelable, tels que les systèmes d'énergie solaire ou éolienne, pour convertir et gérer l'énergie électrique. Il combine les fonctionnalités d'un onduleur relié au réseau (sur réseau) et d'un onduleur hors réseau en une seule unité, permettant plus de flexibilité et d'efficacité dans l'utilisation de l'énergie.
Un onduleur hybride combine les fonctionnalités d'un onduleur connecté au réseau et d'un onduleur hors réseau. Il est conçu pour fonctionner à la fois avec des sources d'énergie renouvelables, telles que des panneaux solaires ou des éoliennes, et une alimentation électrique du réseau , très populaire pour les systèmes solaires résidentiels.
Onduleur hybride DEYE triphasé 30kw 35kw 40kw 50kw avec batterie haute tension 160-800V, assurant l'efficacité du système et moins de dissipation de chaleur. Avec une conception compacte et une densité de puissance élevée, cette série prend en charge un rapport CC/CA de 1,3, ce qui permet d'économiser l'investissement de l'appareil. Il prend en charge la sortie asymétrique triphasée, étendant les scénarios d'application.
